Mekanik güç aktarımı dünyasında, çok az cihaz basitlik, kompaktlık ve tork çoğaltımının aynı kombinasyonunu sunar. sonsuz dişli hız düşürücü . İster bir mühendislik öğrencisi, ister bir bakım teknisyeni, ister ilk otomatik makinenizi yapan bir amatör olun, bu temel bileşeni anlamak daha iyi tasarım ve satın alma kararları vermenize yardımcı olacaktır.

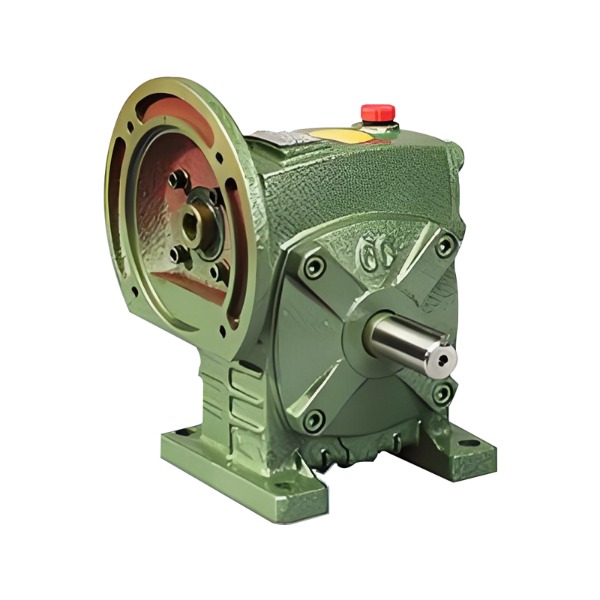

Sonsuz dişli hız düşürücü, torku arttırırken dönme hızını azaltan mekanik bir cihazdır. İki ana unsurdan oluşur: bir sonsuz vida (vidaya benzeyen) ve bir sonsuz dişli (sarmal dişli bir dişli). Solucan itici bileşendir; sonsuz dişli tahrik edilen bileşendir.
Şaftların paralel olduğu geleneksel dişli takımlarının aksine, sonsuz dişli hız düşürücü tipik olarak hareketi dikey, kesişmeyen şaftlar arasında iletir. Bu dik açılı konfigürasyon yerden tasarruf sağlar ve kompakt makine tasarımlarına olanak tanır.
Çalışma prensibi aldatıcı derecede basittir. Solucan döndükçe sarmal dişleri sonsuz çarkın dişlerine doğru itilir. Solucanın ipliği esas olarak bir silindirin etrafına sarılmış sürekli, eğimli bir düzlem olduğundan, solucanın her tam dönüşü, solucan çarkını yalnızca bir diş (veya bir dişin bir kısmı) ilerletir.
Bu geometri tek aşamada yüksek bir indirgeme oranı yaratır. Örneğin, solucanın tek bir başlangıcı varsa (bir sürekli diş), solucanın bir tam dönüşü, sonsuz dişli çarkını bir diş hareket ettirir. Çarkın 50 dişi varsa, çıkış mili giriş hızının 1/50'si oranında döner.
Anahtar mekanik davranışlar:
Önemli: Tüm solucan sürücüleri kendiliğinden kilitlenmez. Kendiliğinden kilitlenme durumu ilerleme açısına ve sürtünme katsayısına bağlıdır. Temel kural: yaklaşık 5-6 derecenin altındaki bir ilerleme açısı genellikle kendi kendine kilitleme davranışı sağlar.
Parçaları anlamak sorun giderme ve seçimde yardımcı olur. Aşağıda basit bir döküm yer almaktadır:
| Bileşen | İşlev |
|---|---|
| Solucan (giriş) | Sarmal dişlere sahip sertleştirilmiş çelik şaft; motora bağlanır. |
| Sonsuz çark (çıkış) | Solucana geçen bronz veya pirinç bir dişli; hızı azaltır ve torku artırır. |
| Konut | Dişli setini çevreler, yağlayıcıyı tutar ve şaft hizalamasını korur. |
| Rulmanlar | Giriş ve çıkış millerini destekleyerek sürtünmeyi ve aşınmayı azaltır. |
| Contalar ve contalar | Yağlayıcı sızıntısını önleyin ve kirletici maddeleri dışarıda tutun. |
| Yağlama sistemi | Genellikle yağ banyosu veya cebri sirkülasyon; ısı dağılımı için gereklidir. |
Malzeme seçimi bilinçlidir: solucan sert çelikten yapılırken, tekerlek daha yumuşak bronzdan yapılmıştır. Bu farklı malzeme eşleşmesi sürtünmeyi azaltır ve daha yumuşak olan tekerleğin solucana hafifçe uyum sağlamasına olanak tanıyarak temas alanını ve yük dağılımını iyileştirir.
Sonsuz dişli hız düşürücünün tanımlayıcı özelliklerinden biri, kompakt bir alanda yüksek azaltma oranları elde edebilme yeteneğidir. Tek kademeli üniteler genellikle 5:1'den 100:1'e kadar oranlar sunar. İki aşamalı üniteler 1000:1'i aşabilir.
Ancak bu yüksek azalma bir ödünleşimi de beraberinde getiriyor: verimlilik. Solucan yuvarlanmak yerine tekerleğe doğru kaydığı için sürtünme kayıpları önemlidir. Tipik verimlilik aralıkları şunlardır:
Karşılaştırma yapmak gerekirse, benzer orana sahip bir alın dişli redüktör %95 verimliliğe ulaşabilir ancak kendi kendine kilitlenen veya aynı kompakt dik açılı düzeni sunmaz.
Mühendisler ve tasarımcılar sonsuz dişli hız düşürücülerini çeşitli somut faydalar için seçiyorlar:
Tek aşamada yüksek azalma
Diğer dişli türleri genellikle bir sonsuz dişli aşamasının azaltılmasına uyum sağlamak için iki veya üç aşamaya ihtiyaç duyar. Bu, parça sayısını, montaj süresini ve genel ekipman boyutunu azaltır.
Dik açılı güç iletimi
Bir motorun tahrik edilen mile dik olarak monte edilmesi gerektiğinde, bir sonsuz dişli hız düşürücü, ek konik dişliler veya karmaşık braketler olmadan yerleşim sorununu çözer.
Kendinden kilitleme özelliği
Kaldırma uygulamalarında (örn. asansörler, krikolar, konveyör eğimleri), kendinden kilitleme özelliği, güç kesildiğinde ters dönüşü önler. Bu, mekanik bir fren görevi görerek güvenliği artırır.
Sessiz ve düzgün çalışma
Sürekli kayan bağlantı, diğer bazı dişli türleriyle karşılaştırıldığında, özellikle orta hızlarda daha az titreşim ve gürültü üretir.
Aşırı yük toleransı
Sonsuz tekerlek malzemesi (bronz) kırılgan bir hasar olmadan elastik olarak deforme olabileceğinden, hafif yanlış hizalamalar veya anlık aşırı yükler daha iyi tolere edilir.
Hiçbir teknoloji mükemmel değildir. Bir sonsuz dişli hız düşürücünün, sistem tasarımında dikkate alınması gereken çeşitli kısıtlamaları vardır.
Daha düşük verimlilik
Belirtildiği gibi sürtünme, özellikle yüksek oranlarda verimliliği azaltır. Bu, ısı olarak daha fazla enerjinin kaybedildiği anlamına gelir; bu da sürekli çalışma uygulamalarında ilave soğutma gerektirebilir.
Isı üretimi
Aşırı ısı, yağlayıcıyı bozar ve contalara zarar verebilir veya bileşenlerin termal genleşmesine neden olabilir. Mühendisler sadece mekanik tork sınırlarını değil, termal güç sınırlarını da hesaplamalıdır.
Sınırlı giriş hızı
Yüksek giriş hızları (3000-4000 rpm'nin üzerinde) aşırı ısınmaya ve hızlı aşınmaya neden olabilir. Sonsuz redüktörler, AC motorlardan, servo motorlardan veya hidrolik motorlardan gelen orta giriş hızları için en uygunudur.
Boşluk
Sonsuz dişli tahrikleri düşük boşluklu (hassas dereceler) üretilebilmesine rağmen, standart ticari üniteler, yüksek kaliteli düz veya planet dişli kutularından daha yüksek boşlukludur. Bu, CNC döner tablalar gibi hassas konumlandırma uygulamaları için önemlidir.
Birçok günlük ve endüstriyel makinede sonsuz dişli hız düşürücülerle karşılaşırsınız. Aşağıda işleve göre gruplandırılmış yaygın örnekler bulunmaktadır.
| Uygulama Alanı | Tipik Kullanım Durumu |
|---|---|
| Malzeme taşıma | Konveyör bant tahrikleri, paletleyiciler, kaldırma masaları |
| Otomotiv | Elektrikli camlar, koltuk ayarlayıcıları, direksiyon sistemleri |
| Endüstriyel makineler | Mikserler, karıştırıcılar, indeksleme masaları, paketleme ekipmanları |
| Kaldırma ekipmanları | Yük asansörleri, vinçler, krikolar, makaslı kaldırıcılar |
| Tarım | Tahıl helezonları, yem karıştırıcıları, sulama sistemleri |
| Kapılar ve bariyerler | Bom kapıları, sürgülü kapılar, park bariyerleri |
Bu örneklerin her birinde temel gereksinim genellikle düşük hızda yüksek torktur, bazen de kendi kendine kilitleme gereksinimi veya alan kısıtlamaları vardır.
Makineniz için doğru üniteyi seçmek oran ve torktan daha fazlasını gerektirir. Şu mantıksal sırayı izleyin:
Adım 1 – Giriş ve çıkış gereksinimlerini tanımlayın
Adım 2 – Hizmet faktörünü belirleyin
Yük türüne (tekdüze, orta derecede şok, ağır şok) ve günlük çalışma saatlerine bağlıdır. Tasarım torkunu elde etmek için gerekli torkunuzu servis faktörüyle çarpın.
Adım 3 – Oranı kontrol edin
Giriş hızını çıkış hızına bölün. Mevcut en yakın standart oranı seçin.
Adım 4 – Termal kapasiteyi doğrulayın
Redüktörün izin verilen sıcaklık artışını aşmadan ısıyı dağıtabildiğinden emin olun. Değilse, daha büyük bir üniteyi, harici soğutmayı veya basınçlı yağlamayı düşünün.
Adım 5 – Montaj yönünü onaylayın
Solucan düşürücüler genellikle belirli bir seviyeye kadar yağla doldurulur. Baş aşağı veya standart dışı bir açıyla montaj, özel yağlama değişiklikleri gerektirebilir.
Adım 6 – Kendiliğinden kilitleme gereksinimini kontrol edin
Geriye doğru sürüşün önlenmesi kritik öneme sahipse, seçilen ilerleme açısının ve sürtünme koşulunun, yükünüz ve çalışma sıcaklığınız altında kendiliğinden kilitlenmeyi sağladığını üreticiyle teyit edin.
Doğru yağlama, sonsuz dişli hız düşürücünün uzun ömürlülüğü için en önemli faktördür. Kayan temas, sıradan dişli yağlarının dayanamayacağı ısı ve kesme gerilimi üretir.
Yağlayıcı seçim kılavuzu:
Bakım kontrol listesi:
Sorun belirtileri şunlardır: aşırı gövde sıcaklığı (200°F / 93°C'nin üzerinde), artan titreşim veya yağlayıcıdan gelen koyu, yanık kokusu.
S1: Sonsuz dişli hız düşürücü geri döndürülebilir mi?
C: Normalde değil. Çoğu standart ünite, kendinden kilitleme nedeniyle geri tahrik edilemez. Özel düşük sürtünmeli tasarımlar (örn. sonsuz vida üzerinde makaralı rulmanlar) tersine çevrilebilir, ancak bunlar daha az yaygındır.
S2: Sonsuz çarklar neden bronzdan yapılmış?
C: Bronz, sertleştirilmiş çeliğe karşı mükemmel aşınma önleyici özelliklere sahiptir, ayrıca iyi uyumluluk ve korozyon direncine sahiptir. Alüminyum bronz veya fosfor bronz tipik seçimlerdir.
S3: Sürekli çalışma için sonsuz dişli hız düşürücü kullanabilir miyim?
C: Evet, ancak termal değeri hesaplamanız gerekir. 7/24 çalışma için saf mekanik tork hesaplamasının önerdiğinden daha büyük bir kasa boyutu seçin veya zorlamalı soğutma ekleyin.
S4: Sonsuz redüktör ile planet redüktör arasındaki fark nedir?
C: Planet redüktör daha yüksek verimlilik ve daha düşük boşluk sunar ancak kendi kendine kilitleme özelliği yoktur ve genellikle yüksek redüksiyon oranları için daha pahalıdır. Solucan redüktörü daha basittir, kendinden kilitlenir ve dik açılı uygulamalar için daha kompakttır.
Sonsuz dişli hız düşürücü, özellikle dik açılı bir düzene veya pasif geri döndürmez kilit korumasına ihtiyaç duyduğunuzda, torku artırırken hızı azaltan sağlam, kompakt ve çok yönlü bir çözümdür. Verimliliği diğer bazı dişli türlerine göre daha düşük olmakla birlikte, yüksek tek kademeli redüksiyon, sessiz çalışma ve kendinden kilitleme avantajları, onu malzeme taşımadan otomotiv sistemlerine kadar birçok endüstride vazgeçilmez kılmaktadır.
Bir ünite seçerken üç kritik faktöre odaklanın: redüksiyon oranı, termal kapasite ve yağlama tipi. Doğru seçim ve bakımla kaliteli bir sonsuz dişli hız düşürücü, yıllarca güvenilir hizmet sağlayacaktır.
